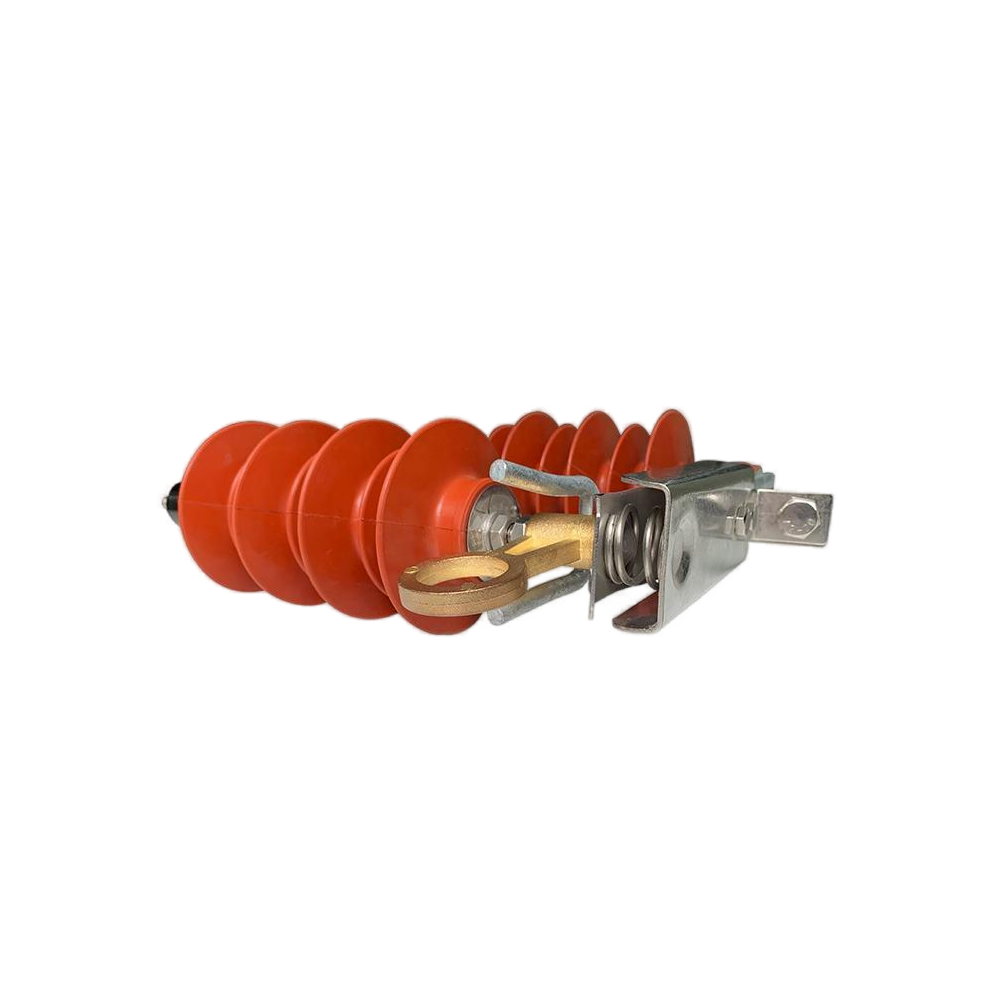

مانع الصواعق HY10W

معرف المنتج：الجهد الكهربائي العالي
واتساب اند میکرو سینگ：+8613868719385
تلفون .: +8613868719385
تلفون .: +86 577 27880251
البريد الإلكتروني: info@dlxex.com
تغذية مرتدة

مقدمة عامة

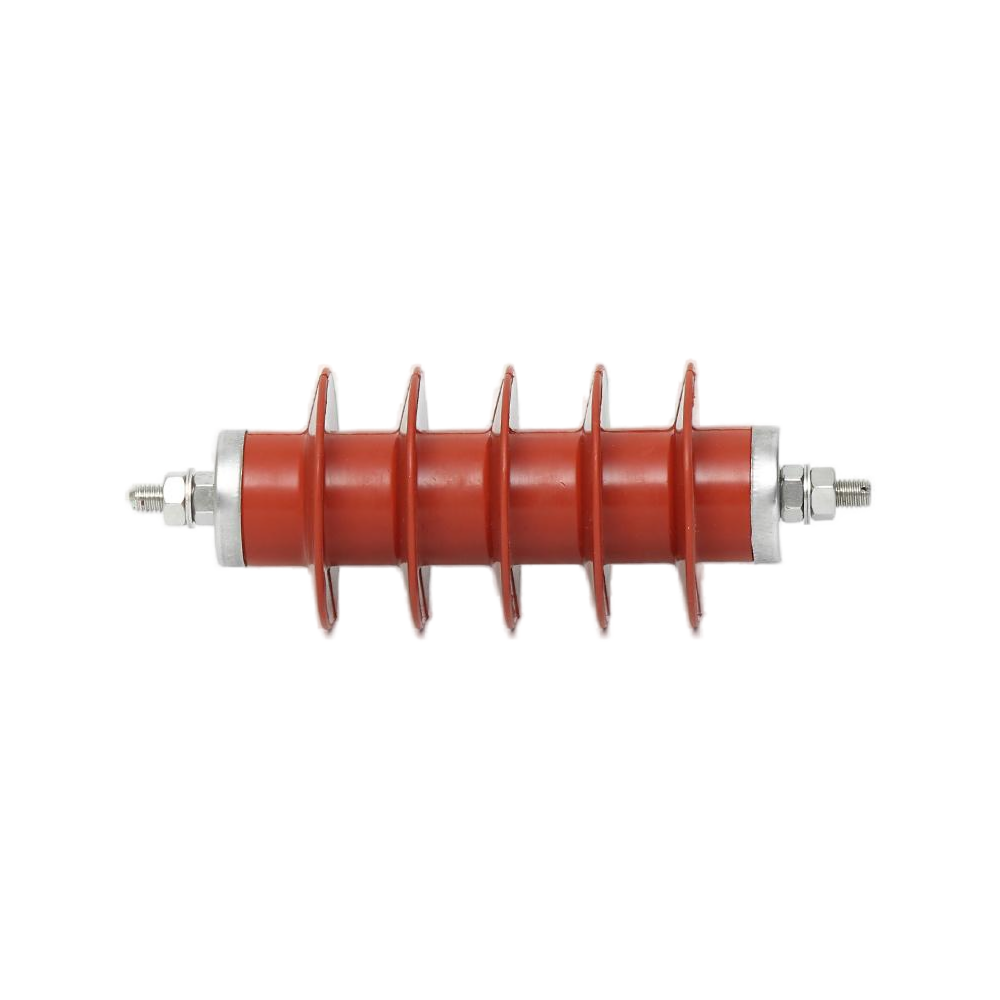

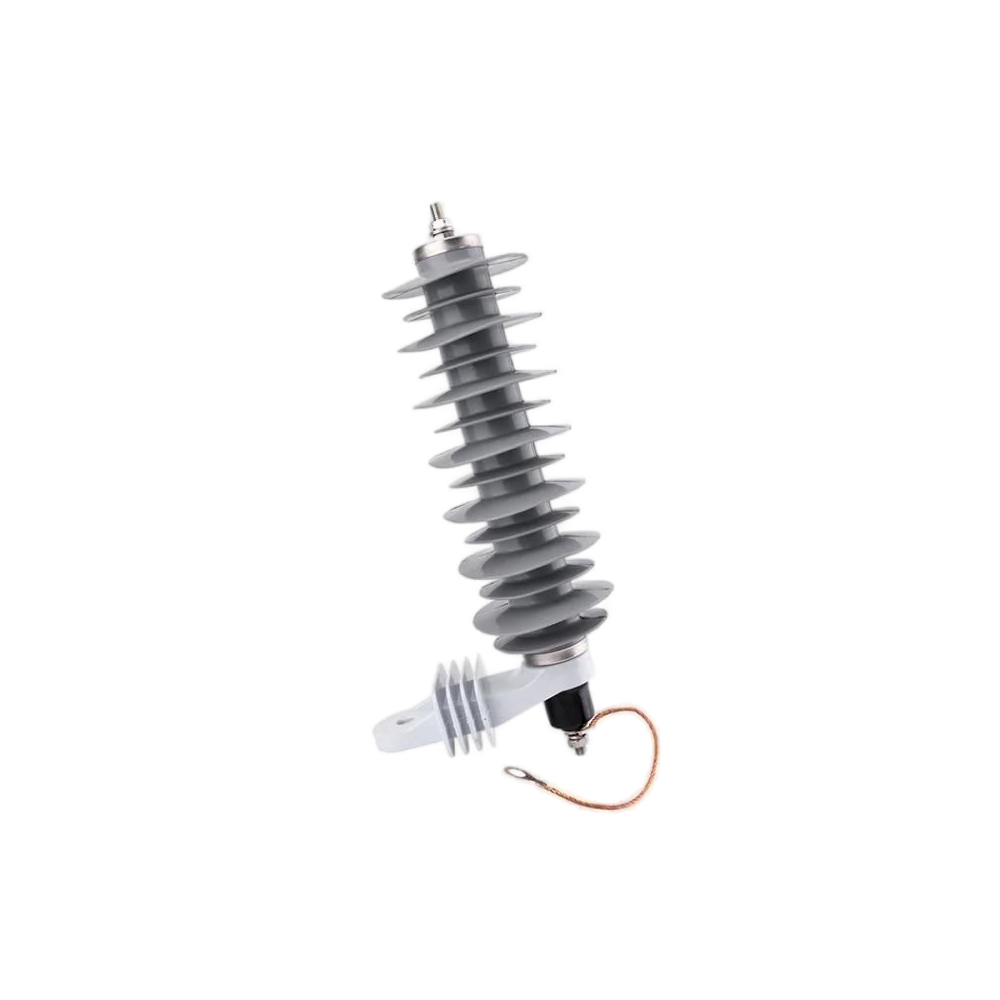

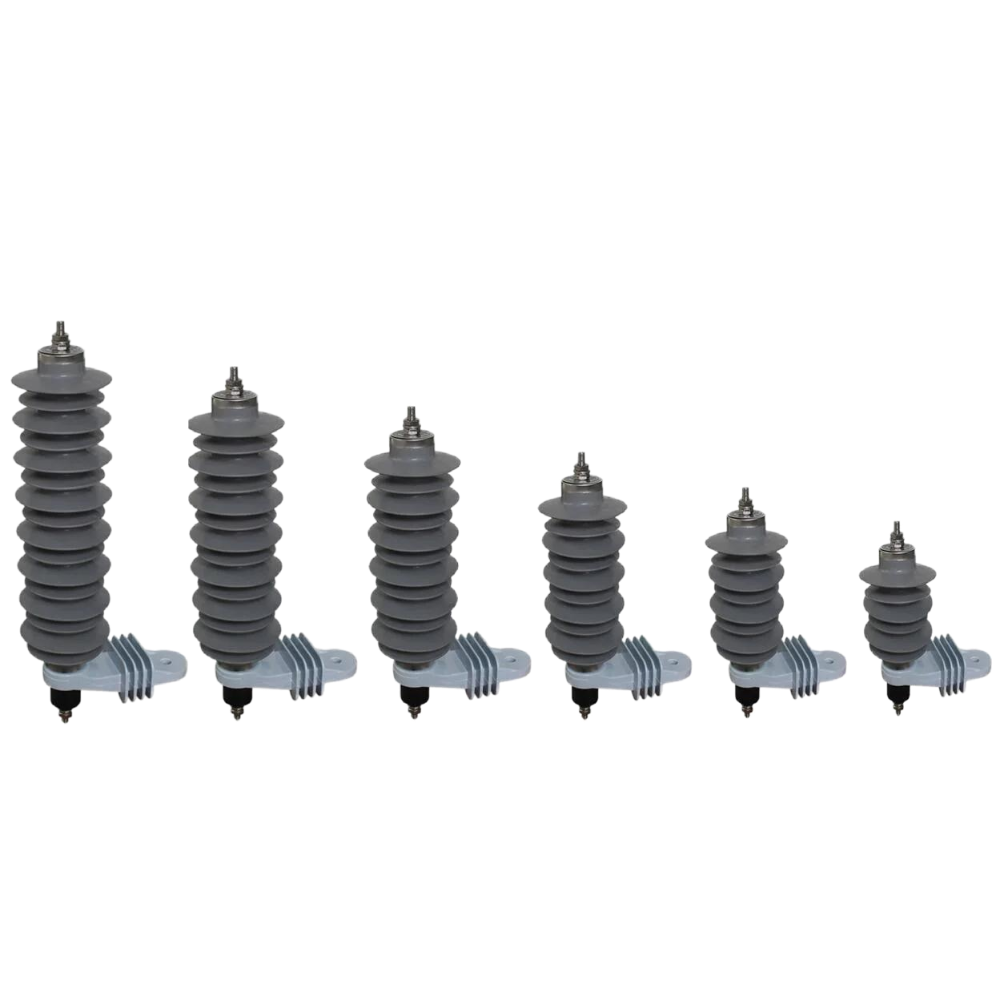

تعتبر مانعات الصواعق البوليمرية خفيفة الوزن، ومضادة للماء بطبيعتها، وتجد تطبيقات في الأنظمة الداخلية والخارجية لحماية المعدات الكهربائية المتوفرة في نطاق الجهد المقدر من 3 كيلو فولت إلى 66 كيلو فولت.

المميزات
غلاف مصبوب بشكل مباشر لمنع دخول الرطوبة.
فولتية متبقية منخفضة.
أداء ممتاز للرافعة.
غلاف سيليكون مقاوم للماء.
خالي من الصيانة.
جودة التصميم والتصنيع تتوافق مع المعايير الدولية.
حالة العمل
درجات حرارة الهواء المحيط لا تزيد عن +40 درجة مئوية، ولا تقل عن -40 درجة مئوية؛
لا يتجاوز الارتفاع فوق مستوى سطح البحر 1000-2000 متر (يجب الإشارة إلى منطقة الهضبة عند الطلب)؛
تردد نظام التيار المتردد 50 هرتز أو 60 هرتز؛
لا يتجاوز جهد تردد الطاقة المطبق على مانع الصواعق لفترة طويلة جهد التشغيل المستمر للمانع
لا تتجاوز أقصى سرعة للرياح 35 مترًا في الثانية؛
لا تتجاوز شدة الزلزال 7 درجات؛
يجب إعطاء إشارة واضحة للمنطقة القذرة.

معلمات منتج مانع الصواعق
Type	Rated voltage (kV)	Continuous operating voltage (kV≥)	1/4Steep current residual voltage (kV≤)	8/20 Lightning current residual voltage (kV≤)	30/60Switching current residual voltage (kV≤)	2000μs Rectangular wave current impulse(A)	4/10Current withstand discharge capacity (kA)
HY5W-3	3	2.55	9.5	9	7.7	100	65
HY5W-6	6	5.1	19	18	15.4
HY5W-9	9	7.65	28.5	27	23.1
HY5W-12	12	10.2	38	36	30.8
HY5W-15	15	12.7	47.5	45	38.5
HY5W-18	18	15.3	57	54	46.2
HY5W-21	21	17	66.5	63	53.9
HY5W-24	24	19.2	76	72	61.6
HY5W-27	27	21.9	85.5	81	69.3
HY5W-30	30	24.4	95	90	76.5
HY5W-33	33	26.8	104.5	99	84.7
HY5W-36	36	29	114	108	92.4
HY5W-42	42	34.1	132.3	126	100.1
HY10W-3	3	2.55	9.5	9	7.7	250	100
HY10W-6	6	5.1	19	18	15.4
HY10W-9	9	7.65	28.5	27	23.1
HY10W-12	12	10.2	38	36	30.8
HY10W-15	15	12.7	47.5	45	38.5
HY10W-18	18	15.3	57	54	46.2
HY10W-21	21	17	66.5	63	53.9
HY10W-24	24	19.2	76	72	61.6
HY10W-27	27	21.9	85.5	81	69.3
HY10W-30	30	24.4	95	90	76.5
HY10W-33	33	26.8	104.5	99	84.7
HY10W-36	36	29	114	108	92.4
HY10W-42	42	34.1	132.3	126	100.1
