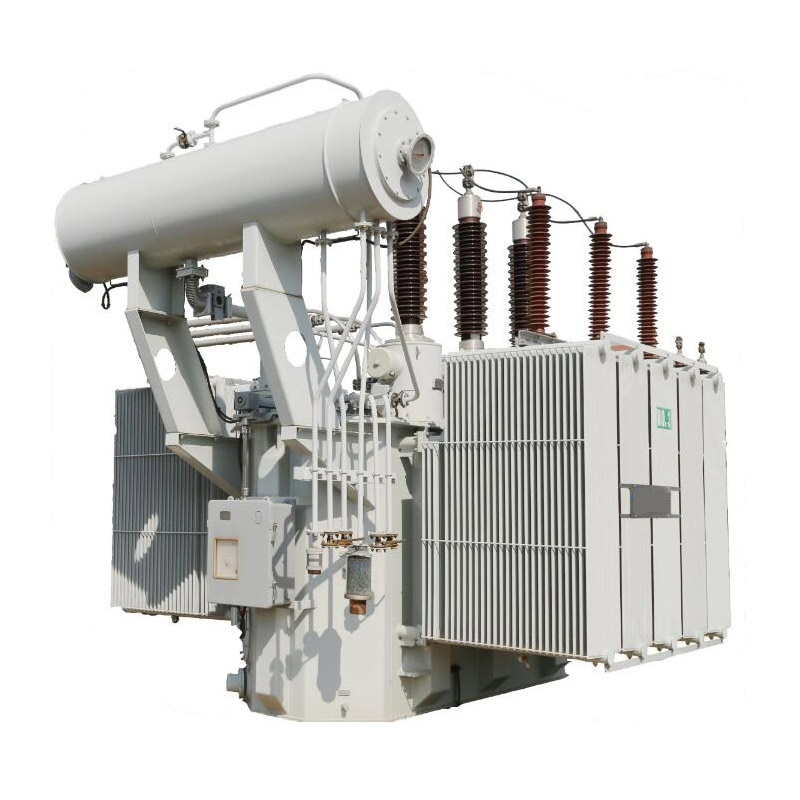

S(F)S(Z) Transformador de potencia regulador de voltaje sumergido en aceite

Superioridad del producto:
1. Baja pérdida sin carga, baja corriente sin carga, bajo nivel de ruido El transformador de núcleo laminado adopta una estructura completamente oblicua de unión escalonada de múltiples etapas, que puede reducir la resistencia magnética y el ruido; su sección transversal es un polígono inscrito, con un alto factor de llenado. Después del recocido a alta temperatura para eliminar la tensión, la pérdida sin carga se reduce en gran medida.
2. Fuerte capacidad de sobrecarga Con la tecnología de control de guía de flujo de aceite, el cálculo cuantitativo del flujo de aceite, optimiza la estructura del circuito de aceite, reduce el coeficiente de punto caliente, para garantizar que bajo la condición de carga de sobrecarga rigurosa, la temperatura del punto caliente del devanado no exceda los 140 ºC.
3. Fuerte capacidad anti-cortocircuito Al analizar y calcular el peor cortocircuito, adoptar un cable de alta resistencia y un soporte efectivo para fortalecer la estructura, ajustando la distribución de la bobina para garantizar que toda la tensión tenga suficiente margen. La tecnología de bobinado de desarrollo propio puede hacer que las bobinas se enrollen firmemente.
4. Baja descarga parcial Controle estrictamente cada parte de la intensidad del campo eléctrico, de acuerdo con los requisitos de descarga, el bobinado de la bobina y el ensamblaje interno se encuentran en el taller a prueba de polvo para garantizar la limpieza del cuerpo, adopta el proceso de inyección de aceite de alto vacío, controla eficazmente la descarga del producto.
Característica de la estructura:
1, Núcleo de hierro
1. 1El núcleo de hierro adopta una placa de acero al silicio orientada al cristal laminada en frío 30Z140 con alta calidad, baja pérdida y sin efecto del tiempo, cortada por la línea Geroge y sin rebabas.
1.2 El núcleo de hierro adopta una estructura de tablero de tracción, el yugo superior e inferior se sujeta con tablero, para formar la estructura del marco. El núcleo de hierro adopta un proceso de laminación avanzado, que controla eficazmente la pérdida sin carga y el ruido electromagnético.
2 Bobinado
2.1 El bobinado adopta una estructura madura, que garantiza la confiabilidad del funcionamiento del transformador.
2.2 La intensidad del campo de potencia de aislamiento entre espiras se controlará a no más de 1,6 kV/mm.
3, Cuerpo
3.1 El cuerpo adopta una estructura de aislamiento madura y garantiza estrictamente el margen de aislamiento axial principal.
3.2 El cuerpo adopta principalmente un conjunto completo de bobinas múltiples, procesado en voltaje constante y evaporación, lo que hizo que la bobina se encogiera de manera uniforme y con menos rebote, y mejoró la resistencia eléctrica y la resistencia mecánica.
3.3 Adopte un tablero de madera laminado o cartón de aislamiento con forma térmica. Presionado firmemente con un pasador, lo que garantiza que el devanado esté constantemente presionado firmemente.
4, cable conductor
4.1 La disposición de todo el cable conductor es razonable, lo que garantiza la distancia eléctrica suficiente y la resistencia mecánica. 4.2 Todo el cable conductor está circularizado, lo que garantiza la conexión confiable de salvaje o premio. 5, Tanque de aceite
5.1 El tanque de aceite adopta una estructura de tapa plana, tipo campana de vidrio, que agrega la resistencia mecánica del tanque de aceite y también hace que la apariencia sea hermosa y elegante, la instalación en el sitio tiende a ser más conveniente.
5.2 La tubería con relé de gas, como el tubo de aceite y el soporte de elevación de buje en la parte superior del tanque de aceite, tiene un gradiente de elevación para facilitar el flujo de gas en el transformador hacia el relé de gas.
5.3 Se adopta el engrase al vacío, no hay fugas ni distorsión permanente en la siguiente prueba. Prueba de voltaje de carga de bombeo al vacío de 759 mmHg: soportar el doble de presión de aceite de la superficie del aceite del conservador de aceite durante 24 horas.
5.4 La estructura del transformador es conveniente para el desmontaje y el cambio de buje y elemento de porcelana.
5.5 La válvula de goteo de aceite está colocada en la parte inferior del tanque de aceite, la válvula de muestreo está colocada en el medio.
5.6 El tubo de conexión de gas colectivo está fijado en el soporte de elevación de buje.
5.7 El transformador tiene una estructura completamente sellada, se requiere que los tanques de aceite superior e inferior estén completamente soldados.
6, Tanque de conservación de aceite
6.1 Adopte el tanque de conservación de aceite con indicador de nivel de aceite tipo cápsula y tipo dedo.
6.2 La estructura es conveniente para la limpieza interna, la capacidad puede garantizar que no se desborde el aceite a una temperatura ambiente de 40 °C con carga completa, y el aceite se debe ver desde el indicador de nivel de aceite antes de ponerlo en funcionamiento a -25 °C.
6.3 El tanque de conservación de aceite está equipado con un absorbedor de humedad sellado con aceite.
7, Dispositivo de protección de seguridad:
7.1 El relé de gas está fijado en el transformador, la norma cumple con el relé de gas ZBK41004-89.
7.2 Hay un dispositivo de liberación de presión suficiente y confiable, y se combina con el tubo de rociado de aceite, la dirección de rociado de aceite es hacia abajo.
8, Dispositivo de medición de temperatura del aceite:
8.1 Hay un soporte de tubería del termómetro de mercurio, que se coloca en la parte superior del tanque de aceite.
8.2 Hay un controlador de temperatura, la precisión del termómetro cumple con el estándar relacionado. La cantidad y el requisito técnico serán según el documento de licitación.
9, Cada componente del transformador se prefabricará una vez en la fábrica de fabricación, se marcará, para garantizar el procedimiento sin problemas de ensamblaje en el sitio. Antes de salir de fábrica, se debe verificar el núcleo interno y limpiar el quinto en el transformador.
