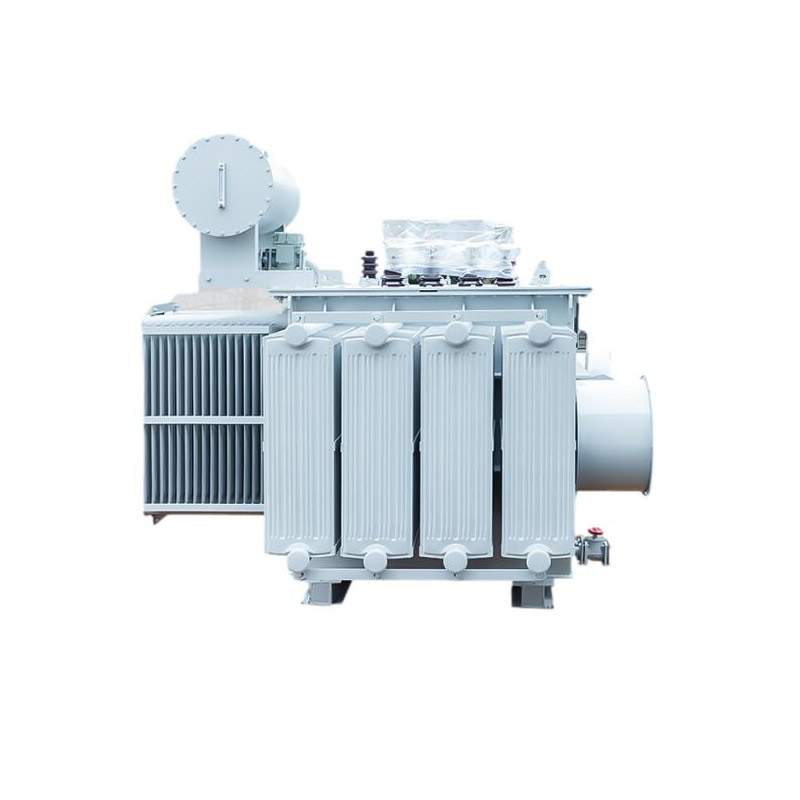

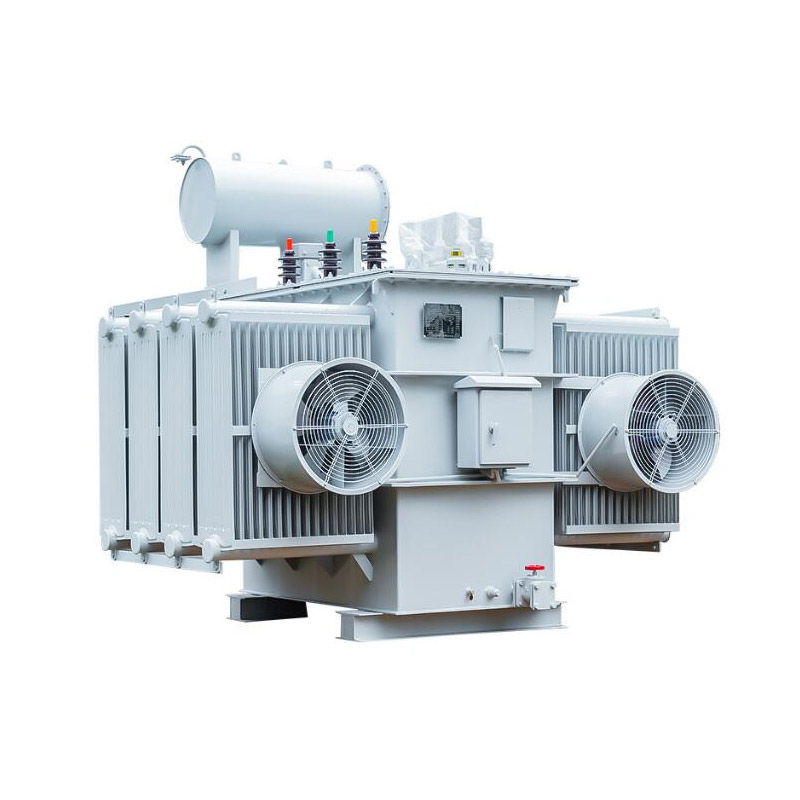

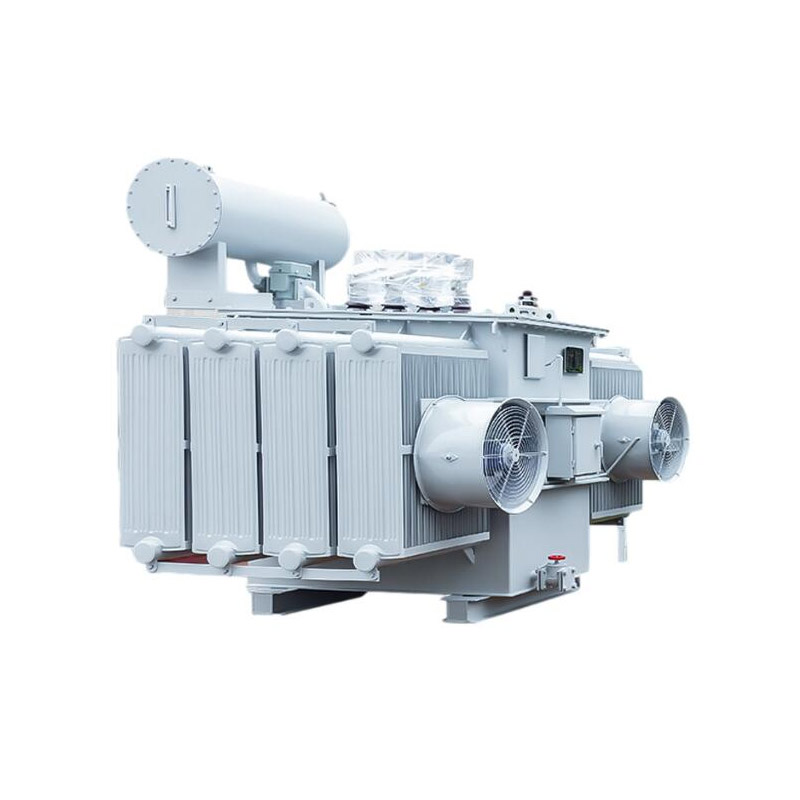

S(F)Z Transformador de potencia sumergido en aceite regulador de voltaje trifásico en carga

Los transformadores de potencia de las series SZ, SFZ, SFS y SFSZ producidos por nuestra empresa tienen una capacidad máxima de 240 000 kVA para una clase de voltaje de 110 kV y 400 000 kVA para una clase de voltaje de 220 kV. Esta serie de productos son equipos de potencia con baja pérdida, bajo nivel de ruido, baja descarga parcial y fuerte resistencia a cortocircuitos, desarrollados independientemente mediante la combinación de tecnologías avanzadas nacionales y extranjeras. El transformador puede transformar el voltaje de la red en el voltaje requerido por el sistema o la carga, y realizar la transmisión y distribución de energía eléctrica. Esta serie de productos se puede instalar y utilizar en exteriores (o interiores), y son especialmente adecuados para operar en entornos húmedos. Son equipos de distribución de energía ideales en fábricas, redes de transmisión y distribución de energía extensas rurales y urbanas.

Características del producto:
1. El núcleo de hierro está hecho de chapa de acero al silicio laminado en frío con grano orientado, con juntas oblicuas completas de 45°, sin orificio intermedio y estructura de unión con cinta epoxi, y la superficie del núcleo de hierro está recubierta con pintura protectora de núcleo de hierro para reducir la pérdida y el ruido;
2. Utilizando un nuevo tipo de estructura de canal de aceite, alta eficiencia de disipación de calor, reduciendo el aumento de temperatura del transformador y prolongando la vida útil del transformador;
3. La caja adopta una estructura completamente sellada del tanque de aceite corrugado para evitar que el aire y el agua entren en contacto con el aceite del transformador, reduciendo el grado de envejecimiento del aceite. La vida útil del transformador se extiende y el cambio de volumen del aceite del transformador en expansión y contracción térmica se ajusta a través de la deformación elástica de la chapa corrugada;
4. El transformador está equipado con protección de seguridad de liberación de presión. Cuando el transformador falla y la presión es demasiado alta, se puede liberar de manera confiable y segura a través de la válvula de liberación de presión para evitar la expansión del accidente.
Ventajas del producto:
1. Fuerte resistencia a cortocircuitos. Se utilizan programas de cálculo avanzados para calcular la condición de cortocircuito del transformador y analizar la fuerza y ​​la deformación de cada parte de la bobina en la condición de cortocircuito. Puede mejorar en gran medida la capacidad anti-cortocircuito del transformador.
2. Cálculo electromagnético optimizado de baja pérdida, utilizando múltiples métodos de blindaje para controlar la fuga de flujo magnético, reducir la pérdida de carga y evitar el sobrecalentamiento local. Se seleccionan láminas de acero al silicio de alta permeabilidad orientadas a la red laminada en frío, se adoptan juntas escalonadas STEP completamente inclinadas y no se apilan orificios ni yugos de hierro para reducir la pérdida sin carga, la corriente sin carga y el ruido electromagnético.
3. El cuerpo de alta resistencia mecánica adopta el método de posicionamiento de seis lados, que puede cumplir con la aceleración de transporte de no más de 0,3 g en la dirección horizontal y no más de 0,15 g en la dirección vertical.
