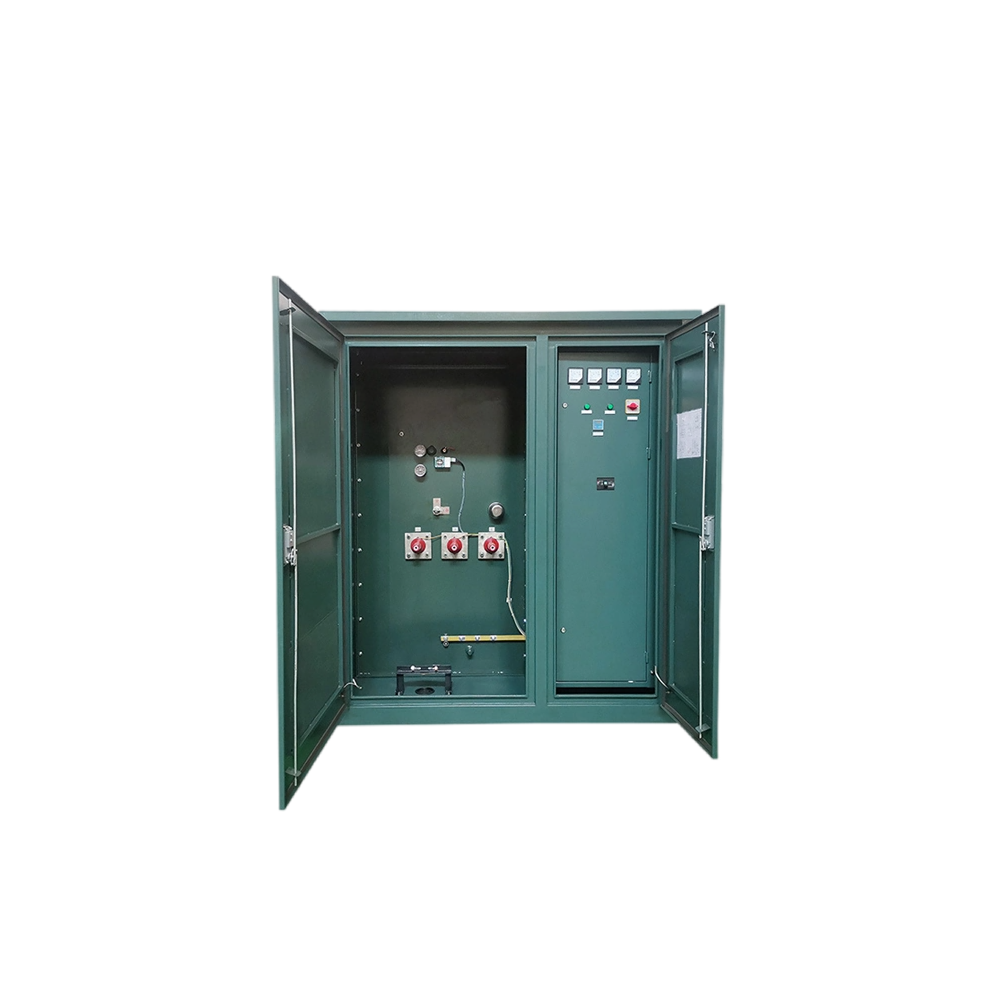

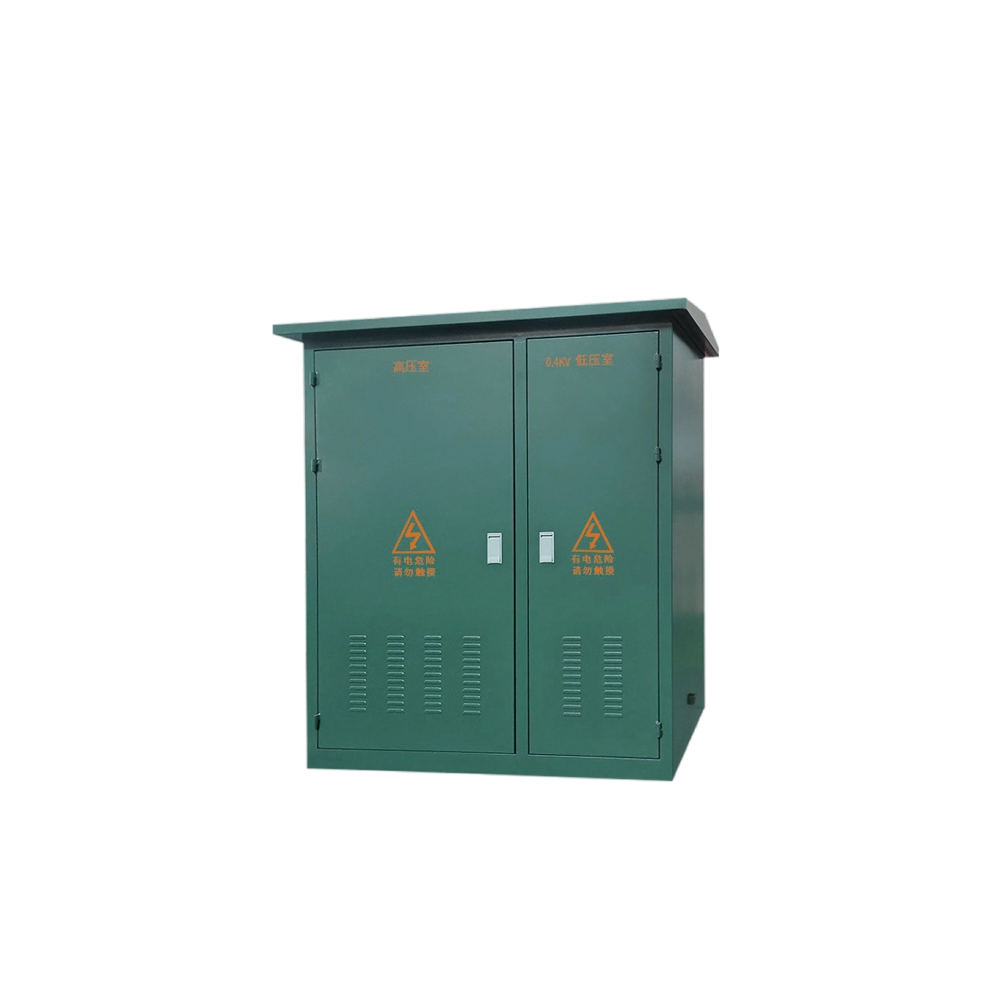

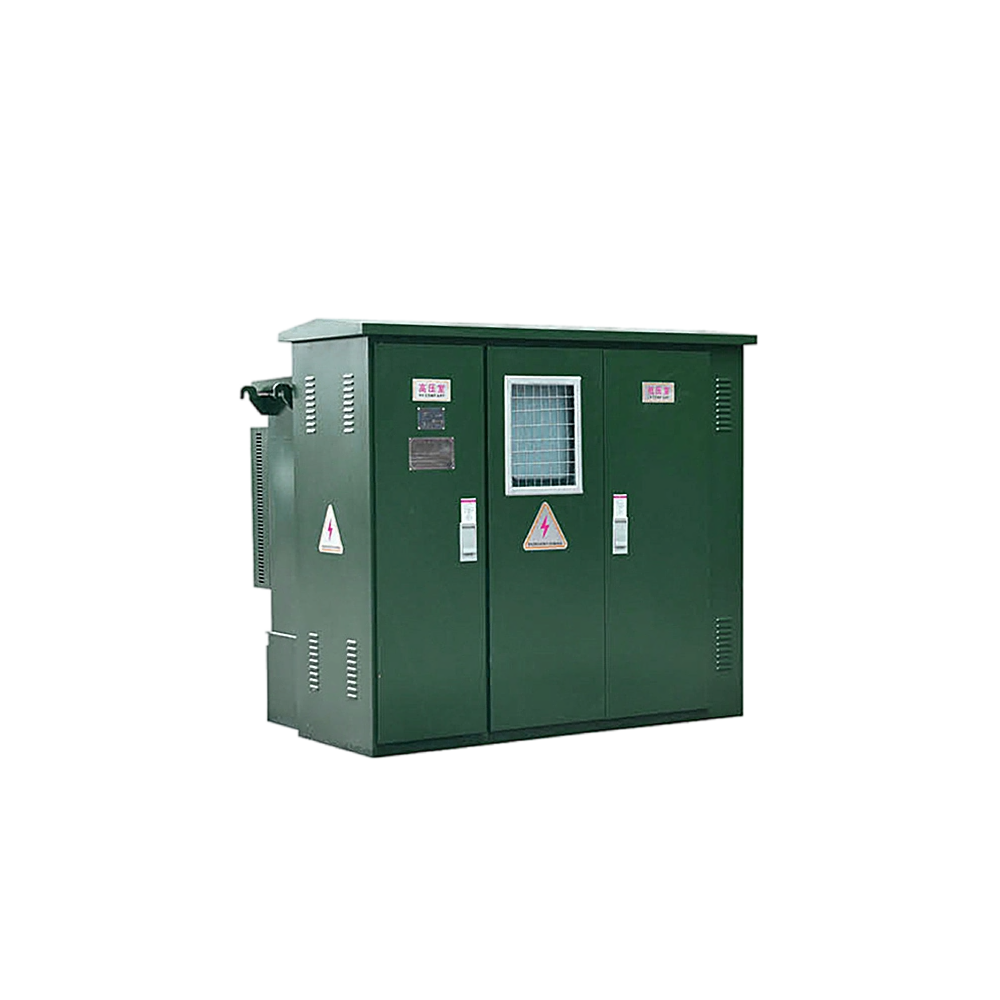

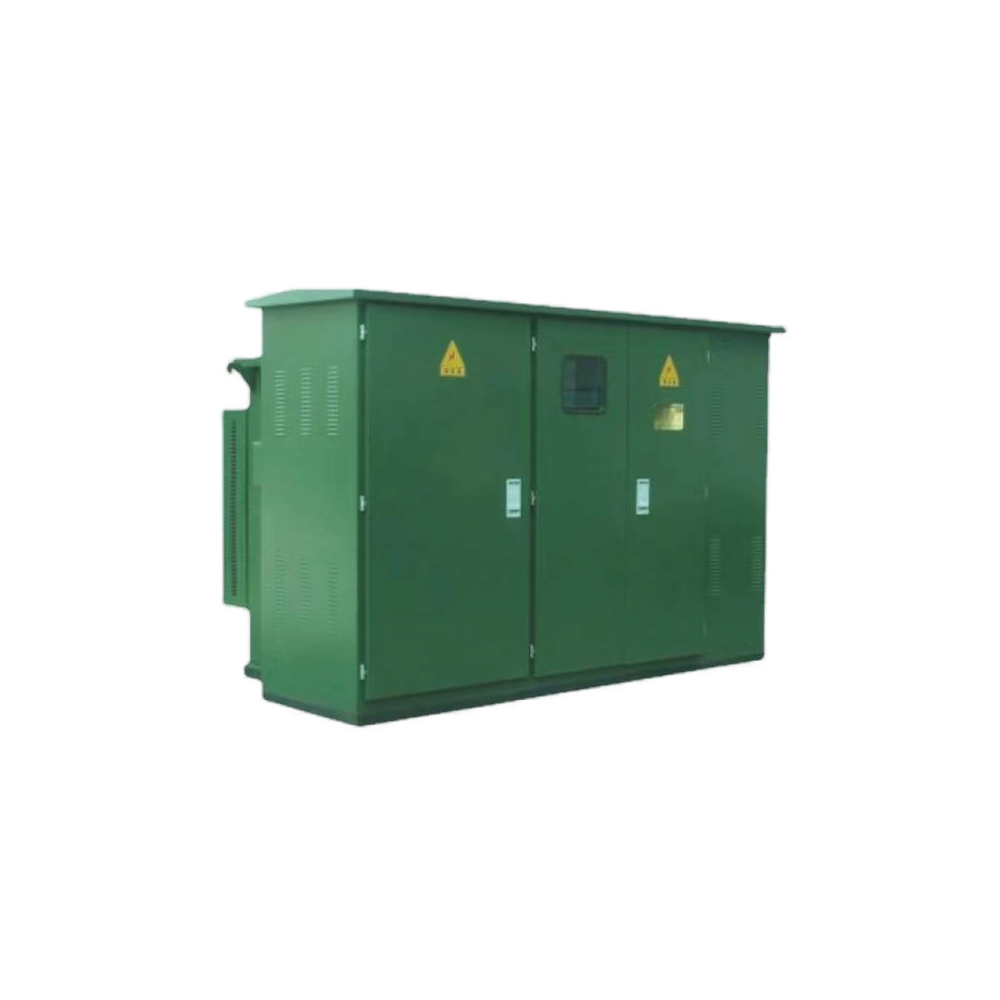

Transformador estadounidense YB27

Clasificación:

Tensión nominal: equipo de alta tensión de 10 KV y 12 KV, equipo de baja tensión de 0,4 KV. Corriente nominal: equipo de alta tensión de 630 A, equipo de baja tensión de 1500 A.

Aplicación: la subestación de la serie Yb27 es una subestación combinada de tipo americano con funciones de control de alta tensión, protección, transformación y distribución de energía. Generalmente se utiliza en sistemas de distribución de energía urbana y rural. El interruptor de carga de alta tensión y el fusible de alta tensión de este producto se instalan en el aceite del transformador, con dos estructuras: en la misma caja con el transformador y en una caja diferente con el transformador. Se puede utilizar en edificios de gran altura, edificios en áreas urbanas y rurales, comunidades residenciales, áreas de desarrollo de alta tecnología, fábricas pequeñas y medianas, áreas mineras, yacimientos petrolíferos, sitios de características temporales y otras instalaciones.

Estándar: IEC1330

Selección

Condiciones de funcionamiento
1. Temperatura ambiente: -30℃ ~+40℃

2. Altitud: ≤1000m

3. Velocidad del viento: 34m/s ≤700pa

4. Humedad relativa: Humedad relativa media diaria ≤95%. Humedad relativa media mensual ≤95%.

5. Inclinación de instalación: ≤grado 8

6. Aplicable en lugares sin gases corrosivos ni inflamables. Nota: Hay productos personalizados disponibles.

Características
1. Estructura compacta con pequeño volumen, el volumen es 1/3-1/5 de la subestación de estilo europeo en la misma capacidad. Reduce el espacio del piso de manera eficiente.

2. Estructura totalmente sellada y completamente aislada, sin necesidad de distancia de aislamiento. Esto puede proteger la seguridad personal

3. El cableado de alto voltaje se puede utilizar tanto en redes en bucle como en terminales con alta confiabilidad y flexibilidad

4. El transformador tiene un rendimiento excelente, baja pérdida, bajo nivel de ruido, bajo aumento de temperatura, alta capacidad de sobrecarga, fuerte capacidad de resistencia al impacto y alta capacidad anti-cortocircuito.

5. Conector. Ambos pueden equiparse con pararrayos ZnO completamente aislados. El conector acodado de 200 A se puede utilizar con enchufe de carga y con la función de interruptor de aislamiento.

Datos técnicos
1. Tensión nominal: 10 kV/0,4 Kk

2. Tensión nominal del lado de alta tensión: 10 kV

3. Tensión máxima del lado de alta tensión: 12 kV

4. Tensión nominal del lado de baja tensión: 0,4 kV

5. Frecuencia nominal: 50 Hz

6. Capacidad de estabilidad térmica del interruptor de alta tensión: 20 kA/26

7. Capacidad nominal del disyuntor de cortocircuito del disyuntor principal de baja tensión: 35 kA

8. Capacidad nominal del disyuntor de cortocircuito del disyuntor de salida de baja tensión: 35 kA

9. Corriente de transferencia del interruptor de carga de alta tensión: 1500 A

10. Selección de la barra de puesta a tierra del neutro
