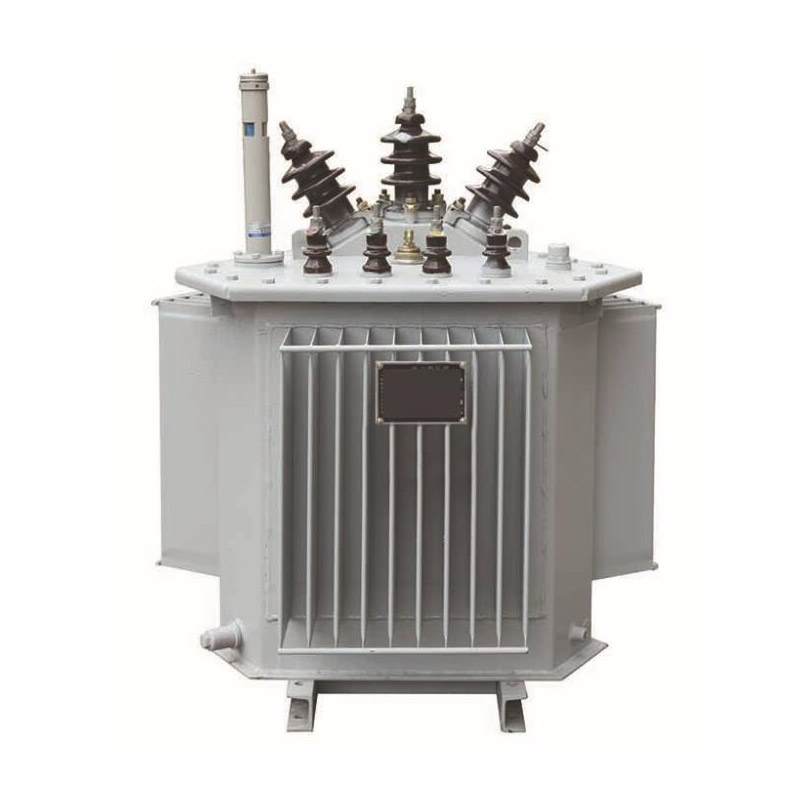

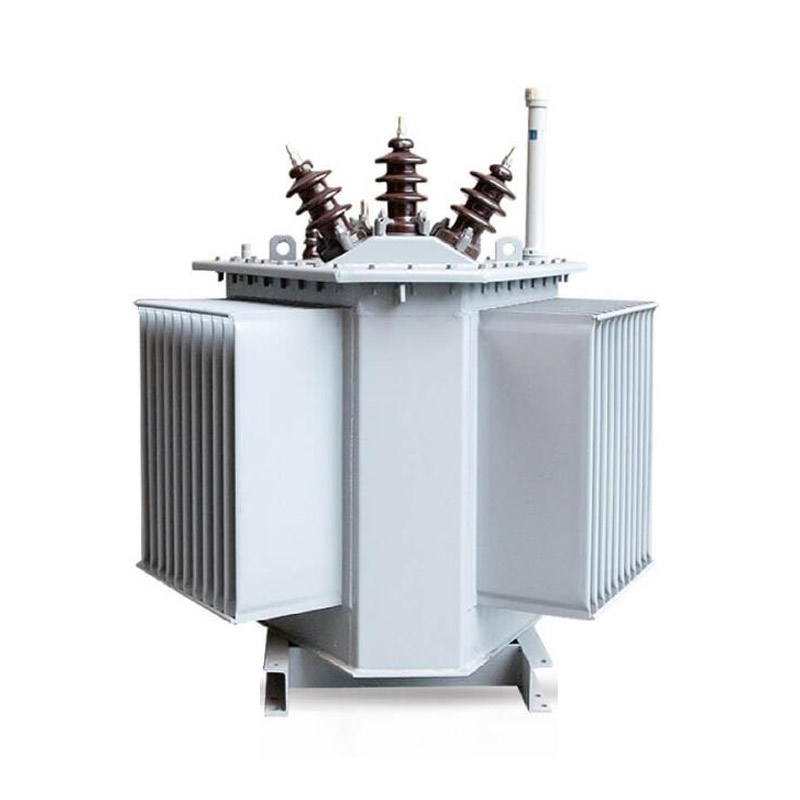

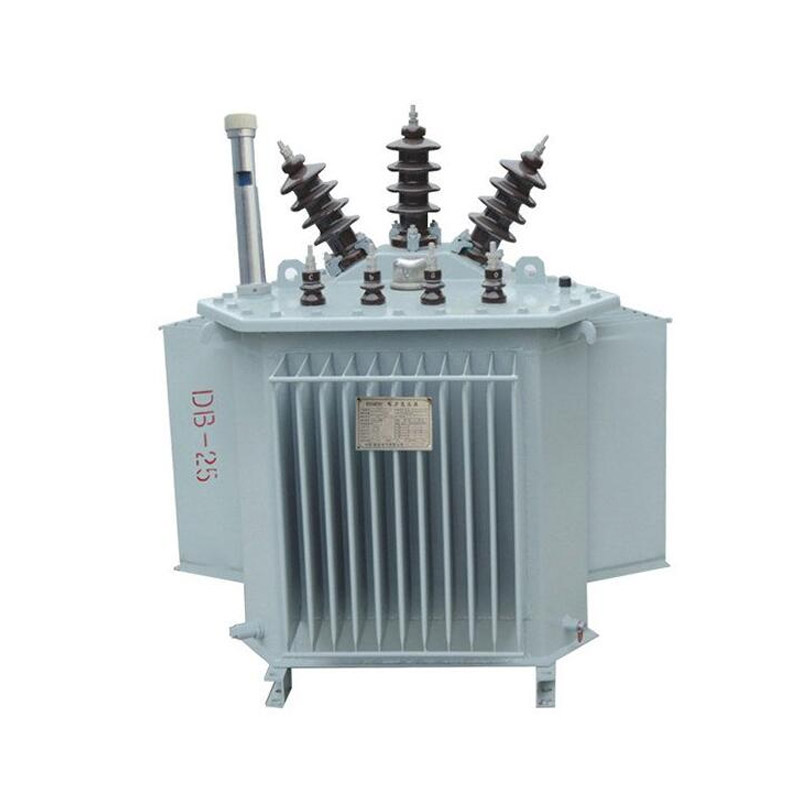

S13-M.RL Transformateur de puissance triphasé immergé dans l’huile

  • ID du produit:Transformateur de puissance
  • WhatsApp et Wechat:+8613868719385
  • Téléphone: +8613868719385
  • Téléphone: +86 577 27880251
  • E - mail: info@dlxex.com
  • Feedback

Le transformateur à noyau solide de la série S11/S13—M. RL de 10 kV est un produit nouvellement développé, qui brise la structure plane traditionnelle et adopte une structure solide symétrique triphasée. Et comme il n’y a pas d’entrefer dans le circuit magnétique, l’enroulement est plus compact, la direction de conduction magnétique de la bande d’acier au silicium est complètement cohérente, les trois colonnes de noyau sont disposées dans un triangle équilatéral solide, les trois circuits magnétiques ont la même longueur et sont tous les plus courts, et le traitement et l’imbrication sont exempts de matériaux ; Par conséquent, il s’agit d’un transformateur efficace et économe en énergie qui utilise des matériaux traditionnels, mais qui présente un bruit de fonctionnement plus faible et une structure plus compacte. Ses performances exceptionnelles en matière de réduction des pertes et d’économie de matériaux sont entièrement conformes à la politique de conservation de l’énergie de la Chine et sont largement utilisées dans les immeubles de grande hauteur, les centres commerciaux, les aéroports, les tunnels, les usines chimiques, les centrales nucléaires, les navires et d’autres sites environnementaux importants ou spéciaux. Ce produit est conforme aux exigences des normes nationales : Règles générales pour les transformateurs de puissance (GB1094.1-1996), Échauffement des transformateurs de puissance (GB1094.2-1996), Niveau d’isolation des transformateurs de puissance et test d’isolation (GB1094.3-2003) et Capacité de résistance aux courts-circuits des transformateurs de puissance (GB1094.5-2008).

Caractéristiques du produit :
1. Faible bruit de fonctionnement Selon la norme de bruit JB/T10088-1999, le bruit des séries S13-M.RL et S11-M.RL est réduit d’environ 7 à 9 dB.
2. Faible courant à vide En raison de l’excellent matériau du noyau enroulé et des caractéristiques du traitement de l’enroulement, le courant à vide est considérablement réduit. Selon la norme nationale actuelle GB/T6451-1999, le courant à vide de la série S13-M.RL chute de 75 % en moyenne ; le courant à vide de la série S11-M.RL chute de 75 % en moyenne.
3. Économie d’énergie et réduction de la consommation Par rapport aux transformateurs de la série S11 de même capacité, la perte à vide de la série S13-M.RL est réduite de plus de 25 % et le courant à vide est réduit de 70 %.
4. Le noyau enroulé triangulaire tridimensionnel équilibré triphasé est composé de trois cadres simples identiques. Les trois colonnes de noyau sont disposées en triangle équilatéral. Les longueurs des circuits magnétiques des trois colonnes de noyau sont égales et les circuits magnétiques sont complètement symétriques, de sorte que les trois phases sont équilibrées. 5. Les cadres et les tampons d’amélioration de la résistance aux courts-circuits sont répartis autour du corps, et les tampons sont pressés par une plaque de fer au centre, et la force triphasée est uniforme et symétrique. La zone comprimée de la bobine augmente de 15,7 % par rapport à la disposition plane. Le clip est une structure de cadre triangulaire tridimensionnelle, qui est soudée en un seul corps. En raison de la stabilité du triangle tridimensionnel, la résistance globale est élevée et la force triphasée est constante.
Conditions d’utilisation :
1. Altitude ne dépassant pas 1000 m
2. Intérieur ou extérieur
3. Température ambiante maximale +40°C
4. Température moyenne journalière maximale +30°C
5. Température moyenne annuelle maximale +20°C
6. Température minimale -45°C
7. Lieu d’installation : un environnement sans gaz corrosif et sans saleté évidente. Selon les besoins de l’utilisateur, des transformateurs fonctionnant dans des conditions d’utilisation spéciales peuvent être fournis.
