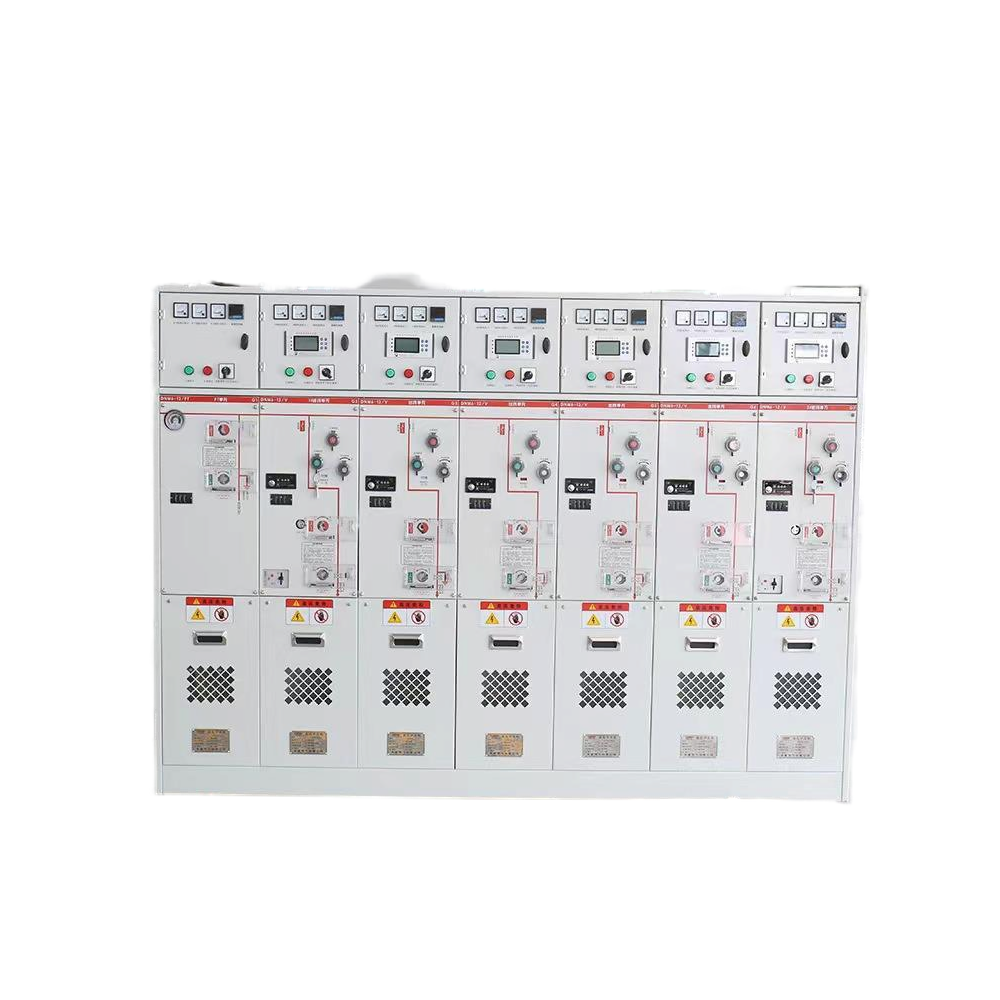

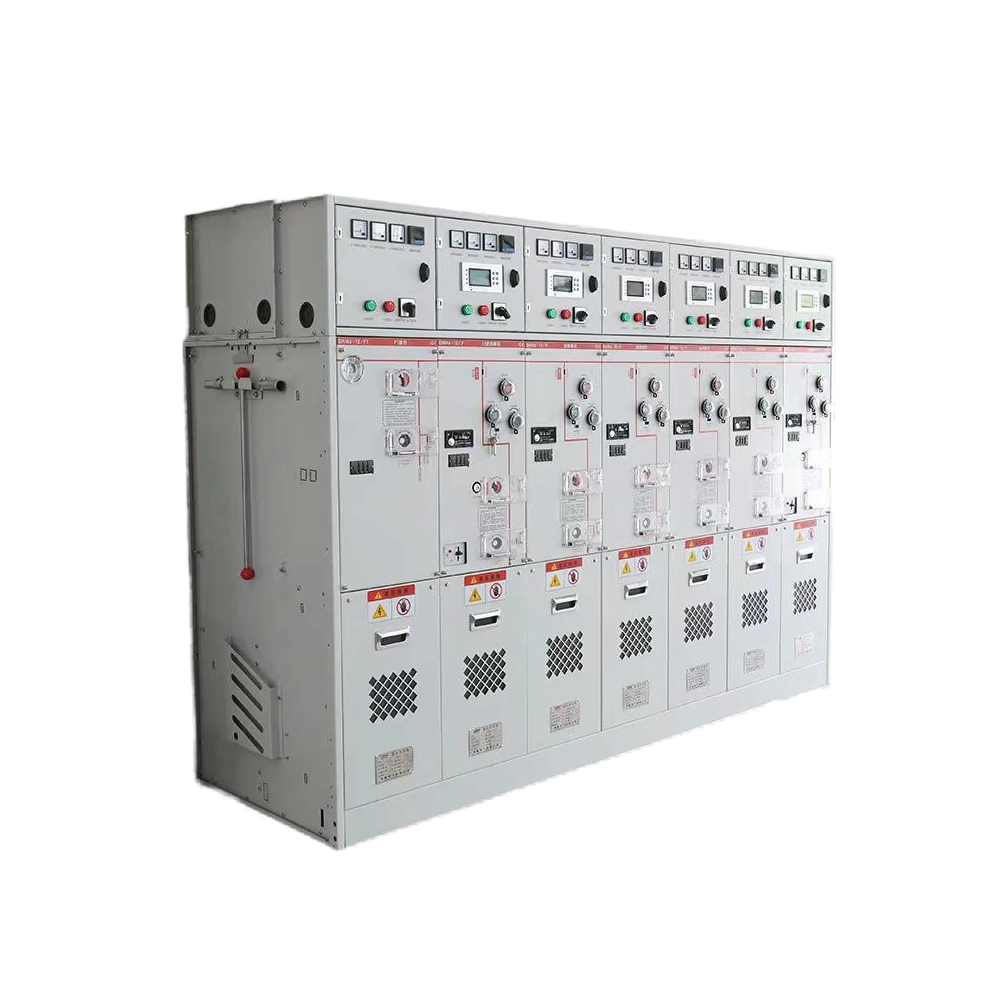

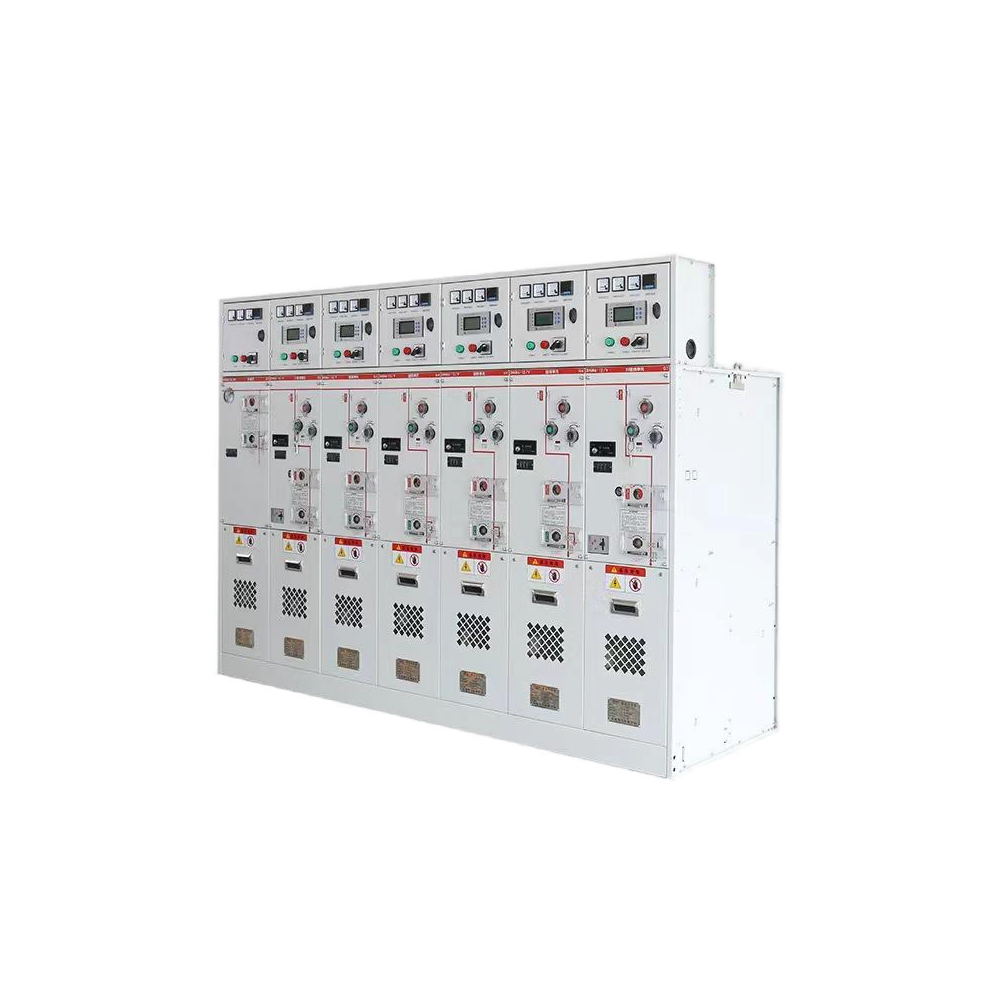

Armoire écologique YGH

La série d’unités principales en anneau à isolation gazeuse respectueuses de l’environnement YGH-12 est un ensemble complet de dispositifs de distribution d’énergie pour 12 kV, CA triphasé 50 Hz, jeu de barres simple et système segmenté à jeu de barres simple. Le produit présente les caractéristiques d’une structure simple, d’un fonctionnement flexible, d’un verrouillage fiable, d’une installation pratique, etc. Il peut fournir des solutions techniques satisfaisantes pour diverses occasions d’application et différents utilisateurs. L’adoption de la technologie de détection et de la technologie de l’information, associée à des performances techniques et à des schémas de configuration simples et flexibles, peut répondre aux besoins en constante évolution du marché et convient aux exigences de l’intelligence du réseau.

La série d’unités principales en anneau à isolation gazeuse respectueuses de l’environnement YGH12 (RMU) convient aux réseaux en anneau de câbles industriels et civils et aux projets de terminaux de réseaux de distribution. Il est conçu pour recevoir et distribuer l’énergie électrique. Il est particulièrement adapté à une utilisation dans les zones résidentielles urbaines, les sous-stations de petite taille, les stations ouvertes/fermées, les boîtes de dérivation de câbles, les sous-stations conteneurisées, les entreprises industrielles et minières, les centres commerciaux, les aéroports, les métros, la production d’énergie éolienne, les stades de sport, les chemins de fer, les tunnels et d’autres emplacements.

L’unité principale à isolation gazeuse respectueuse de l’environnement de la série YGH-12 est conforme aux normes nationales et industrielles en vigueur dans le secteur de l’énergie. Ses commutateurs et ses principaux composants électriques sont intégrés dans des unités modulaires et les composants conducteurs d’interphase sont enfermés dans une isolation solide. Le câblage externe est effectué à l’aide de connecteurs de câbles blindés, tandis que les connexions des unités fonctionnelles utilisent des jeux de barres blindés isolés. Ces caractéristiques de conception améliorent considérablement la sécurité pendant le fonctionnement.

Le mécanisme de fonctionnement de la série YGH-12 utilise un mécanisme à ressort, offrant une durée de vie mécanique de plus de 10 000 opérations. Les données opérationnelles et l’état de l’équipement peuvent être surveillés à distance, ce qui permet un fonctionnement sans surveillance.

La série YGH-12 sert de dispositif de distribution avec certaines capacités de performance.

Désignation de type

Caractéristiques

●Protection de l’environnement

L’unité principale à anneau isolée au gaz respectueuse de l’environnement de la série YGH-12 est fabriquée à partir de matériaux non toxiques et inoffensifs. Elle utilise du N2 (azote) ou de l’air sec comme moyen isolant, réduisant ainsi les émissions de gaz à effet de serre et atteignant les objectifs environnementaux. Pendant son utilisation, l’unité principale à anneau isolée au gaz respectueuse de l’environnement de la série YGH-12 n’émet aucune substance toxique ou nocive, garantissant ainsi son respect de l’environnement. De plus, l’unité est conçue pour être recyclable et réutilisable, ce qui améliore encore son respect de l’environnement.

●Large gamme d’applications

La non-utilisation de gaz toxiques ou nocifs garantit la sécurité de l’environnement d’exploitation, qu’il s’agisse de sous-sols, de tunnels, de navires ou de divers environnements intérieurs et extérieurs. L’intérieur de la chambre haute pression peut être rempli d’air sec ou d’azote, ce qui convient aux conditions difficiles telles que : haute altitude, vent fort et sable, basse température, froid intense, exigences élevées en matière de protection de l’environnement, sites d’exploitation fréquents, sites antidéflagrants sûrs, brouillard salin élevé et utilisation sûre dans des conditions de condensation. Entièrement isolé et entièrement fermé, il est adapté pour que l’équipement continue de fonctionner après avoir pris certaines mesures de nettoyage et de séchage après une courte période d’afflux d’eau.

●Sans entretien

Outre le mécanisme de fonctionnement, l’unité principale à anneau isolée au gaz respectueuse de l’environnement de la série YGH-12 est dans un état entièrement scellé. La partie interrupteur haute tension est complètement scellée, éliminant ainsi le besoin de nettoyage et d’entretien. Cela réduit les coûts d’exploitation et de maintenance. L’appareillage de commutation a un niveau élevé d’automatisation et ses capacités de surveillance en ligne fournissent des notifications en temps réel des conditions de fonctionnement de l’équipement aux utilisateurs. Cela améliore l’automatisation du réseau de distribution, réduit les coûts d’exploitation manuelle et diminue les coûts de production pour les compagnies d’électricité.

●Haute sécurité

Le système d’appareillage de commutation est doté d’un système de verrouillage complet et de distances d’isolement triphasées clairement visibles pour éviter les accidents causés par des erreurs de manipulation. En éliminant l’utilisation de gaz SF6 et en renforçant la structure d’isolement interphasé, les risques d’accidents d’expansion ou d’explosion dus à des courts-circuits interphasés ou à plusieurs circuits sont minimisés. L’appareillage de commutation intègre une chambre d’extinction d’arc sous vide avec isolation au gaz antidéflagrante et respectueuse de l’environnement, améliorant les performances de protection de l’interrupteur. De plus, l’appareillage de commutation utilise des conceptions de paires de pôles scellées pour une protection supplémentaire.

●Facile à utiliser

L’interrupteur d’isolement et l’interrupteur de mise à la terre sont équipés d’une seule poignée de commande, éliminant le besoin d’identification et les inquiétudes concernant les erreurs de manipulation. Lorsque le disjoncteur est en fonctionnement, les poignées de commande de l’interrupteur d’isolement et de l’interrupteur de mise à la terre ne peuvent pas être actionnées, ce qui simplifie le processus de fonctionnement et élimine le besoin de formation technique complexe. Cette conception garantit que l’opération est extrêmement simple et minimise les risques d’erreurs de fonctionnement.

●La paire de pôles scellée est formée à l’aide du processus de résine époxy APG (gélification automatique sous pression), offrant d’excellentes performances électriques et mécaniques. Il s’agit d’un composant critique et d’une partie essentielle de l’interrupteur, servant à la fois d’élément isolant et de composant porteur. Il répond aux exigences techniques de résistance à la chaleur, de résistance au froid, de résistance aux fissures, de résistance mécanique élevée et de bonne résistance d’isolation.

●L’appareillage de commutation présente une structure d’armoire unique et utilise des jeux de barres isolés universels et des connecteurs de câbles produits par des fabricants d’accessoires de câbles professionnels. Cela permet l’assemblage sur site de l’appareillage de commutation et offre la flexibilité d’extension selon les besoins, éliminant ainsi les inconvénients liés au transport et à l’installation de plusieurs armoires groupées. De plus, si nécessaire, des armoires combinées peuvent également être fournies en fonction d’exigences spécifiques.

● Structure d’armoire unique, utilisant des jeux de barres isolés généraux et des connecteurs de câbles produits par des fabricants d’accessoires de câbles professionnels. L’appareillage de commutation peut être combiné sur site et peut être étendu à volonté, pour éviter les inconvénients du transport et de l’installation causés par plusieurs groupes d’armoires combinées. Bien entendu, des armoires combinées peuvent également être fournies sur demande.

●Interrupteur d’isolement réel clairement visible

●L’ensemble de la série de produits est conçu de manière unifiée, offrant différents types d’armoires (disjoncteur, interrupteur de charge, PT, jeu de barres, connexion de jeu de barres, etc.) requis par les utilisateurs, et la forme et les dimensions géométriques sont les mêmes.

●L’armoire de commutation est dotée d’interfaces intelligentes et de positions d’installation de capteurs, qui peuvent répondre aux exigences du réseau intelligent après la configuration de l’équipement intelligent.

●Le jeu de barres principal adopte un jeu de barres sec en caoutchouc de silicone standard.

●Le sectionneur adopte un sectionneur à trois positions de travail, qui est installé du côté du jeu de barres.
